Celestron C9 1/4-S XLT (Montage)



c9-s-xlt


Après le déballage, le montage de notre Celestron C9 1/4-S XLT nous démange.

Voici les caractéristiques techniques du C9 1/4-S XLT :

  • Diamètre primaire: 235mm
  • Clarté : 1534x l'oeil humain
  • Longueur focale: 2350mm f/10
  • Oculaire: Plossl de 25mm coulant 31.75mm
  • Grossissement avec oculaire livré : 94x
  • Grossissement maxi théorique : 587x
  • Chercheur: 6x30
  • Renvoi coudé coulant 31.75
  • Sortie arrière compatible tout accessoire Schmidt-Cassegrain
  • Traitement haute transmission 'Starbright' XLT de toutes les surfaces optiques
  • Monture CG-5
  • Monture : équatoriale allemande avec raquette de commande GO-TO
  • Port RS232 pour connexion PC
  • Câble d'alimentation 'allume-cigare'
  • Trépied acier réglable ultra stable avec tablette porte-accessoires
  • Logiciel de cartographie The Sky Level 1
  • Notice détaillée en Français

Voici comment nous avons procédé au montage (Montage en intérieur pour juste regarder notre nouveau jouet)





Trepieds

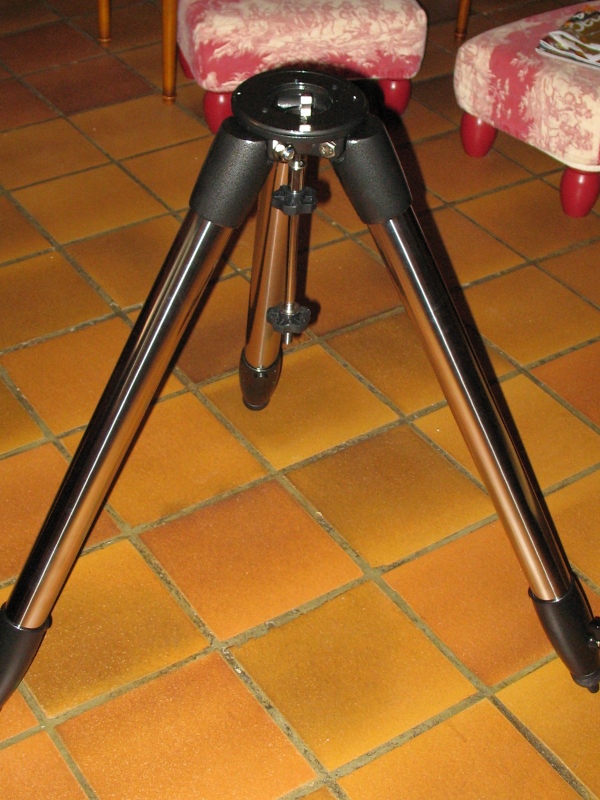

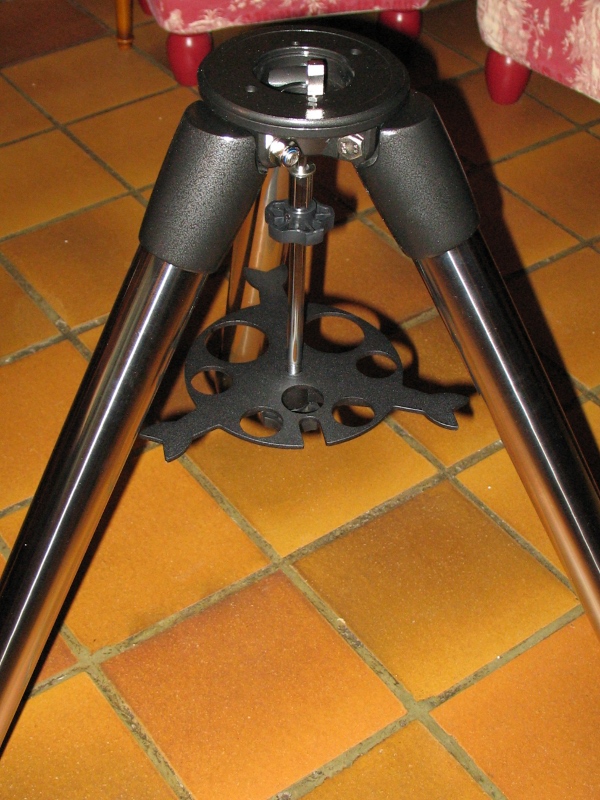

Voici le trépied.

Si vous observez bien le haut du trépied, un embout métalique brillant est visible.

C'est un repère de montage pour la partie azimutale, nous allons en parler dans la troisième photo.

Porte occulaires

Nous installons sous la partie inférieure de la tête du trépied le porte oculaires.

Nous dévissons l'écrou,  récuperons le ressort et nous installalons le porte oculaires.

Ne le vissez pas entièrement car cette tige métalique à une deuxième fonction que nous allons décrire ci-dessous.

Moteur

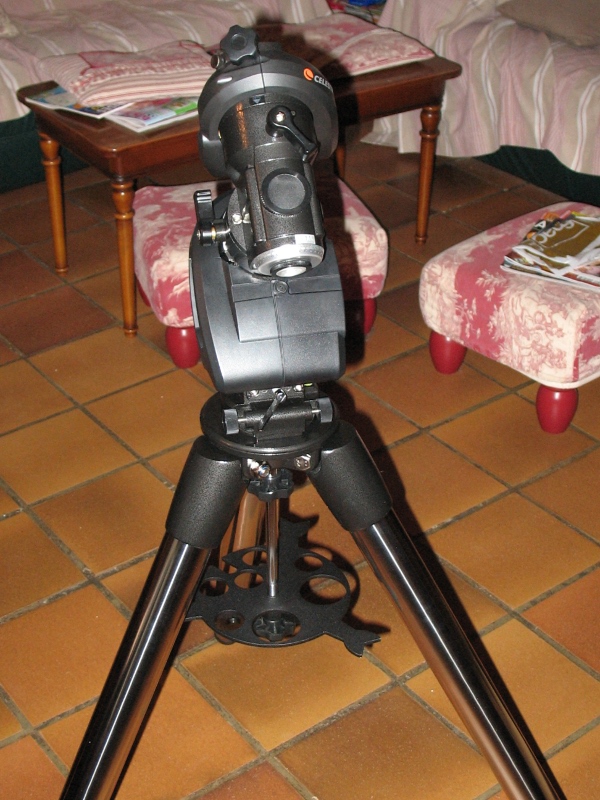

Maintenant, nous allons intaller la monture équatoriale.

Dans la première photo, nous vous parlions de ce repère, il doit pointer vers le Nord lors des observations.

Dans le bloc équatorial, vous avez deux vis horizontales avec des embouts en plastique pour le serrage, il faut le desserrer au maximum sans qu'elles quittent le support.

Nous posons la monture équatoriale au dessus du repère cité ci-dessus.

Maintenant, nous remontons  la tige du porte oculaires et commençons à visser, nous ne serrons pas au maximun car il faudra penser à affiner le réglage polaire..

Azimut

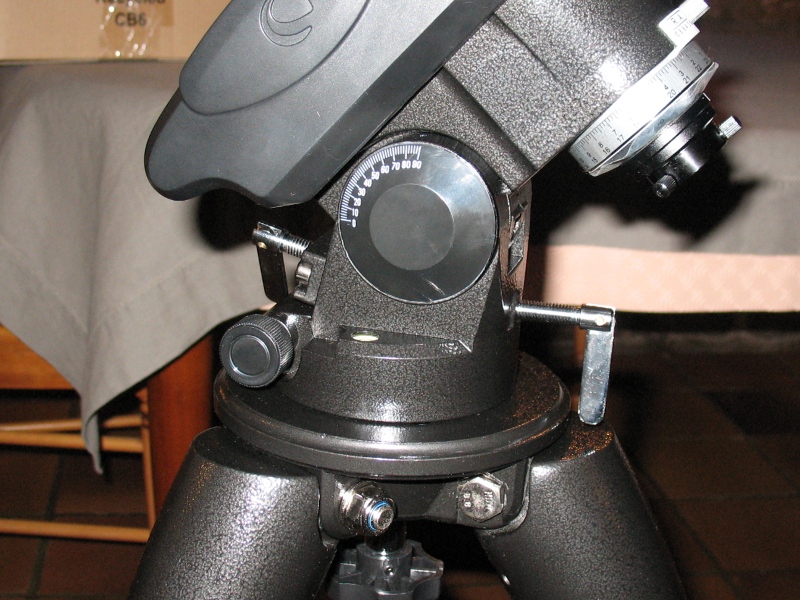

Sur cette photo, vous appercevez les vis  :

  • Avec l'extrémité en plastique pour le réglage gauche / droite (Réglage de la longitude).
  • Vis brillantes pour le réglage haut / bas (Réglage de la latitude).

Au dessus de la vis brillante droite, vous avez trois petites vis et deux systèmes gradués.

Cet élément est le receveur du chercheur polaire (non fourni), nous en avons un en commande au moment où nous écrivons ces lignes.

Dès réception, nous fournirons une explication.

Dans la page "déballage" nous vous avions mensionné deux caches dans la boîte de la monture équatoriale. Un des caches vous servira à boucher la partie inférieure du chercheur polaire.

mont-6

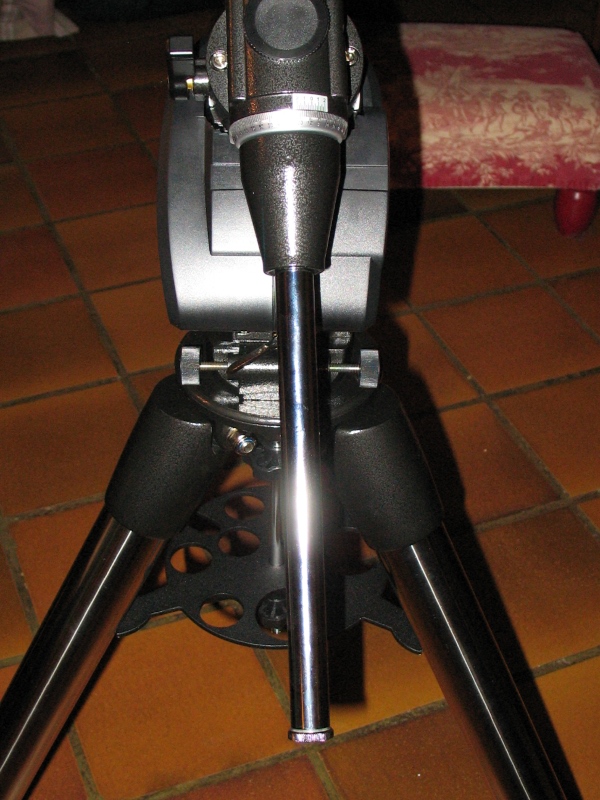

Nous allons monter maintenant la barre de reception des contre-poids.

Comme précédament indiqué, dans la boîte contenant la monture équatoriale , deux caches étaient présents, nous en avons déjà utilisé un, mais l'autre nous sert à fixer la barre dans sa partie haute.

Il suffit de tourner la barre à travers cette pièce.

Ensuite nous tournons l'ensemble dans le trou situé dans la monture équatoriale.

mont-7

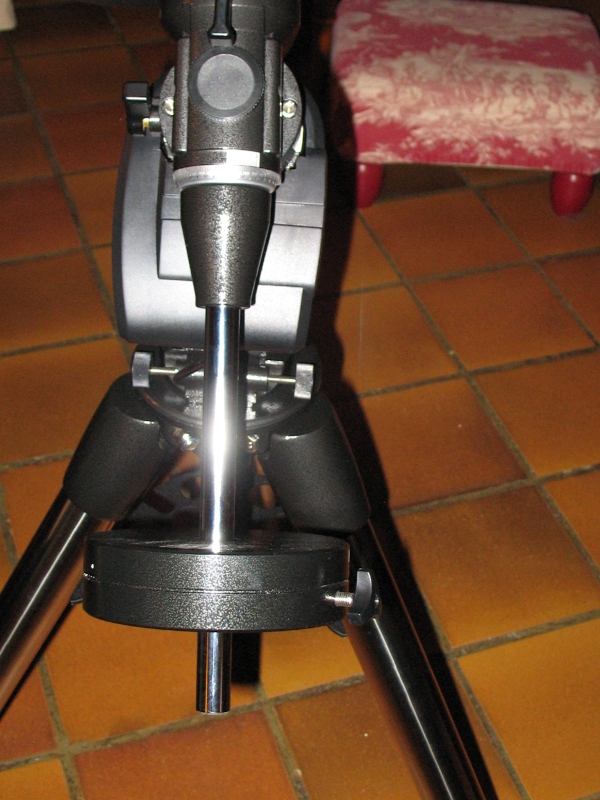

La fixation des contre-poids.

Au bout de la barre, nous enlevons la vis. Cette dernière est une sécurité dans le cas ou un contre-poid venait à se devisser et à tomber.

Si tel était le cas, votre monture serait déséquilibrée et pourrait tomber et endommager votre matériel.

Sur les contre-poids, nous dévissons l'écrou et nous les faisons coulliser jusqu'à la moitié de la barre.


mont-9

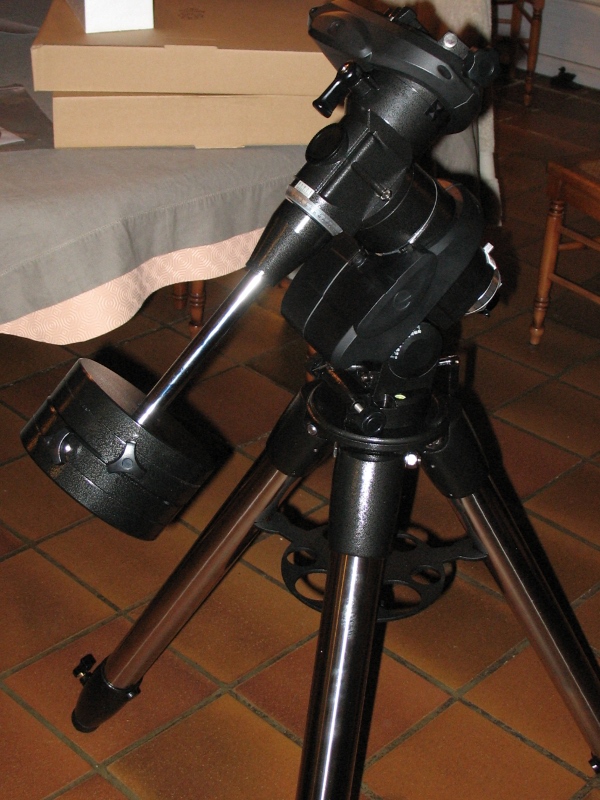

Maintenant les deux contre-poids sont fixés.

Ne pas oublier de remettre la vis à l'extrémité pour la sécurité.

mont-10

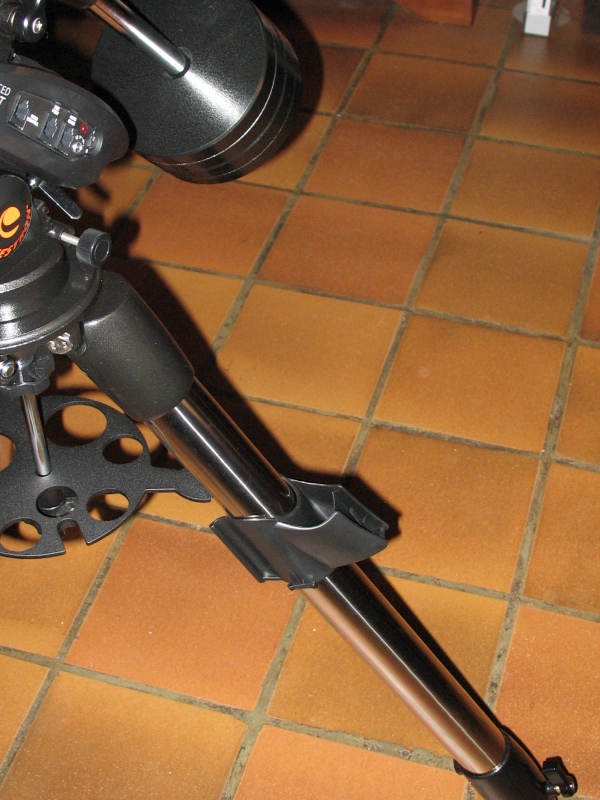

Nous installons la pièce qui réceptionnera le support de la raquette (Hand Control).

Il faut forcer légèrement car ce système est un clipse autour du pied.

Il est souhaitable de le placer le plus proche possible des connecteurs de la monture équatoriale.

I

mont-11

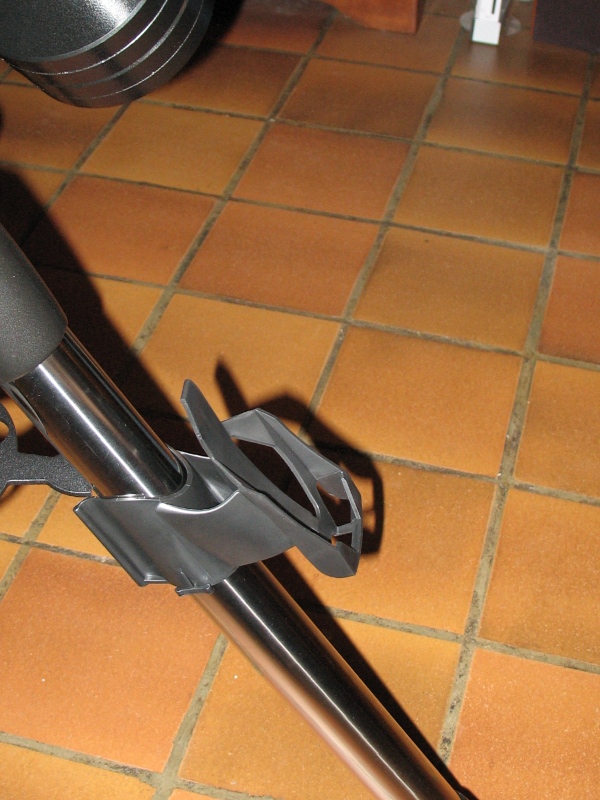

Nous installons le support de la raquette (Hand Control).

Il faut simplement le glisser dans la première pièce.

Monture ok

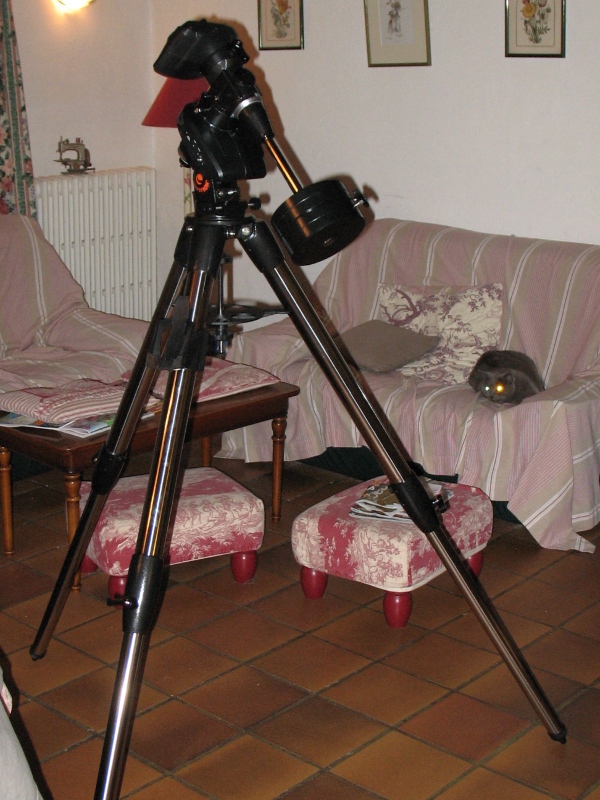

La première partie de l'installation est terminée.

Comme vous pouvez le constater, nous avons mis à hauteur la monture complète.

En arrière plan, vous remarquerez notre chat "Saphir" qui est dans un état de vigilence car il ne comprend pas ce que fait cet objet dans le séjour ....

mont-15

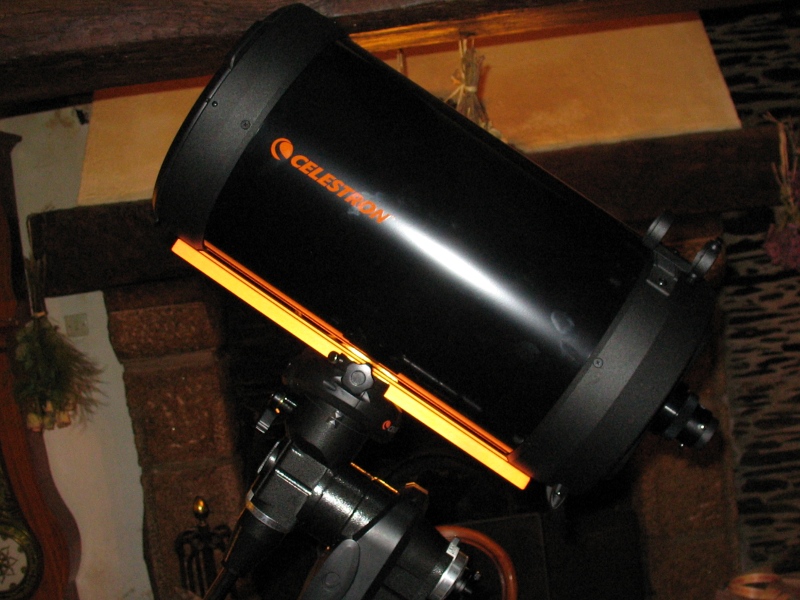

Voici le moment le plus délicat, le montage du tube.

Sur la partie haute de la monture équatoriale, nous dévissons les deux vis (une avec un embout en plastique et l'autre une vis brillante).

Nous présentons le tube avec le rail de fixation orange sur la monture et nous le plaquons à l'opposé des vis.

Quand nous sommes certains de la position du tube, nous vissons la première fixation (la vis avec l'embout en plastique) et ensuite la deuxième (brillante).

Il faut serrer mais pas comme une brute.

Ces vis laissent des marques sur rail orange du tube.

Ensemble

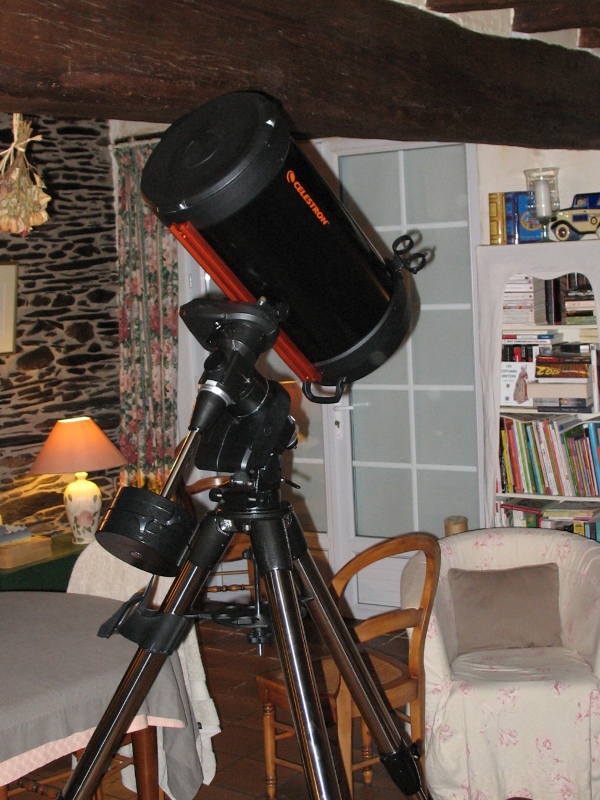

Voici la partie du montage mécanique achevée.

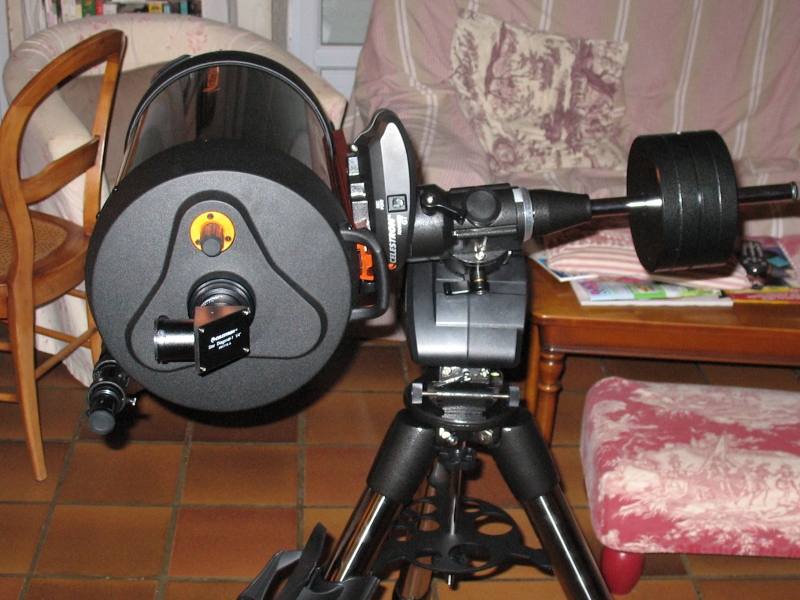

Equilibrage 1

Maintenant, nous allons procéder à l'équilibrage de la monture.

Equilibrage contre-poinds - monture :

  • Nous desserrerons le frein (RA) qui se trouve sur le côté de la monture équatoriale.
  • Nous basculons le tube et les contre-poids a l'horizontal et nous regardons si l'ensemble ne bascule ni à droite ni à gauche (attention à ce que l'ensemble au moment où vous désactivez le frein ne bascule pas violament, ce qui pourrait entraîner des dégâts).
  • Si l'équilibre n'était pas bon, il vous suffit de bouger les contre-poids.
Nous avons fait à plusieurs reprises l'exercice de faire basculer le tube de gauche à droite sans qu'il ne tombe, le système s'arrête doucement sans effort.


mont-19

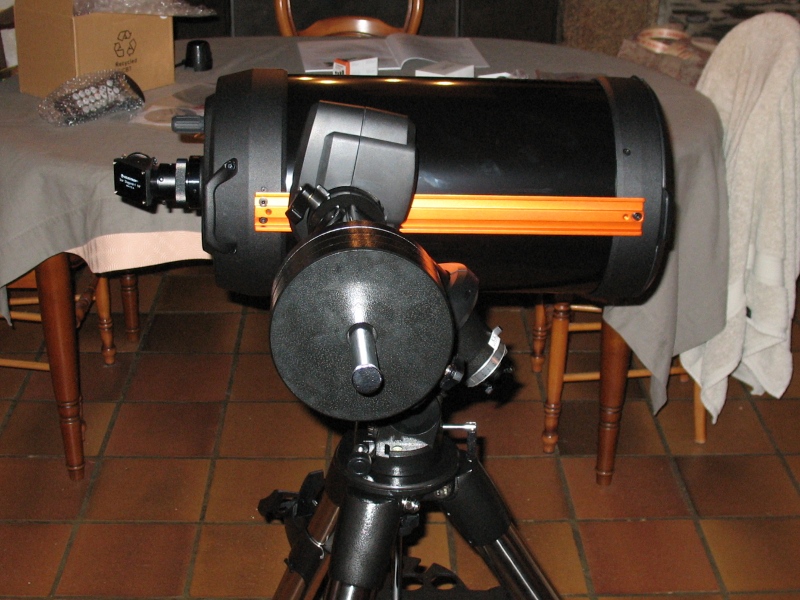

Maintenant, nous devons aussi équilibrer le tube.

Nous débloquons le frein (DEC) situé au dessus du capuchot de visé du chercheur polaire (pièce en plastique que la partie avant de la monture équatoriale)

  • Nous maintenons le tube afin qu'il ne tombe pas dans un sens ou dans l'autre car ceci pourrait l'endommager.
  • Si le tube va vers l'avant, il faut dévisser et le faire reculer (si il va vers l'arrière, le faire avancer).
Nous avons fait à plusieurs reprises l'exercice de faire basculer le tube de haut en bas sans qu'il ne tombe, le système s'arrête doucement sans effort.
cable dec

Nous arrivons presque au bout.

Ceci devient la partie bonheur, nous  connectons le cable DEC entre la partie inférieure de la monture équatoriale et la partie supérieure.

Pour faire simple, le câble doit être connecté sur DEC d'un côté et DEC de l'autre.

Nous connectons la raquette sur le connecteur "Hand Control"

mont-22

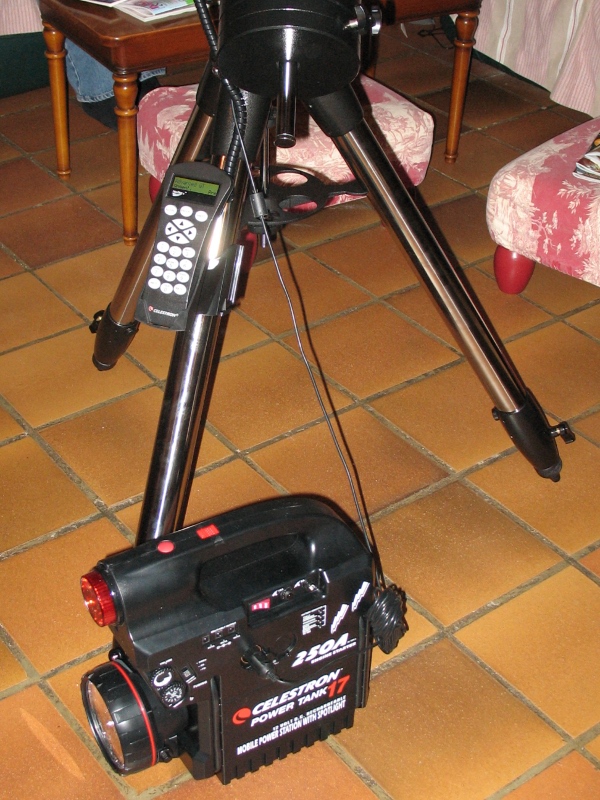

Maintenant le moment ultime.

Nous avons raccordé notre powerTank 17A au télescope avec le câble allume cigare.

Nous actionnons le bouton On/Off (Marche / Arrêt) et là, bonheur le télescope s'anime (voyant rouge sur la monture équatoriale).

mont-23

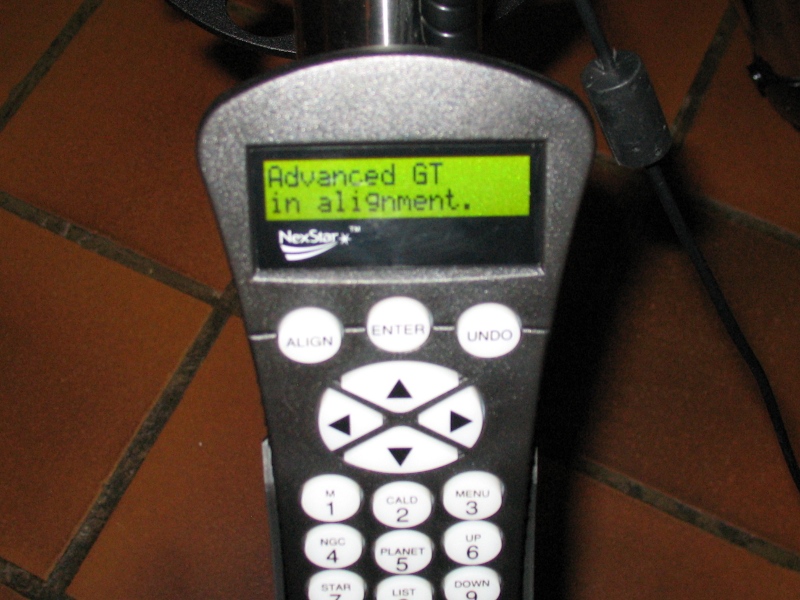

La raquette s'allume et laisse apparaître :

Advanced GT



Nous avons terminé cette partie montage, nous allons consacrer un nouvel article sur la mise en station.
