Crayford William Optics DDG

pour Schmidt Cassegrain



Ca y est !

Après plusieurs semaines, voire même des mois, nous avons décidé de prendre le crayford de chez Williams Optics.

Suite à un message posté sur le forum "WebAstro" et avec des réponses très claires et présises il nous est apparu que ce crayford était parfait pour notre usage.

Ce week end, nous avons profité d'une visite familiale à Lorient pour faire un léger détour pour passer à l' Astronome.

Après une bref discussion avec Fabrice, le précieux objet était vendu. Au passage, Fabrice a installé la pile bouton pour le micromètre digital. Il faudra faire très attention lors du changement car il y a un joint contre l'humidité.

Le crayford emballé, payé mis dans un petit sac retour à la maison.

Voici comme d'habitude des photos du précieux objet.

img_1411           Une jolie boîte bleue enferme notre  précieux objet.



img_1410
William Optics fabrique ce produit à Taïwan



img_1412

A l'ouverture, pas de documentation de montage ni d'explication.

Juste un carton avec les magasins qui sont revendeurs des produits William Optics et une feuille recto / verso pour la garantie.

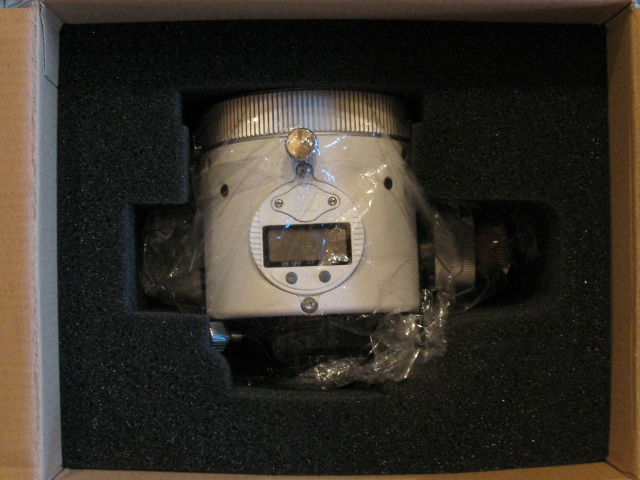

img_1413
Après l'enlèvement de la feuille de mousse pour la protection supérieure, on voit ce belle objet emballé dans un petit sac plastique.

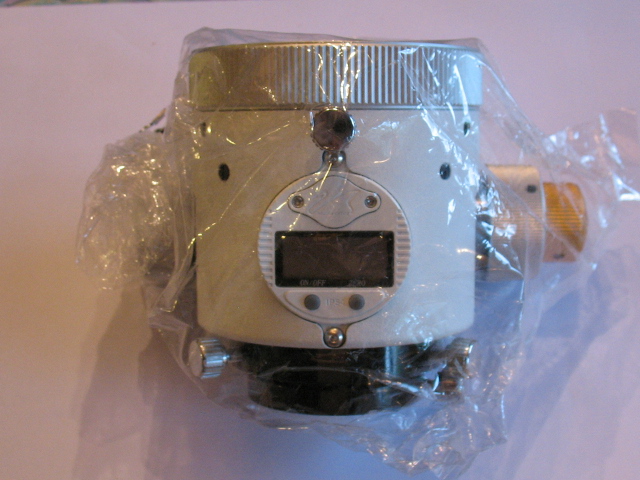

img_1414

Le voici sorti de son écrain.

L'objet est relativement imposant :

  • Hauteur  : 100mm
  • Largeur   : 150mm
  • Diamètre :   90mm
  • Poid         : 1,1 Kg



img_1415

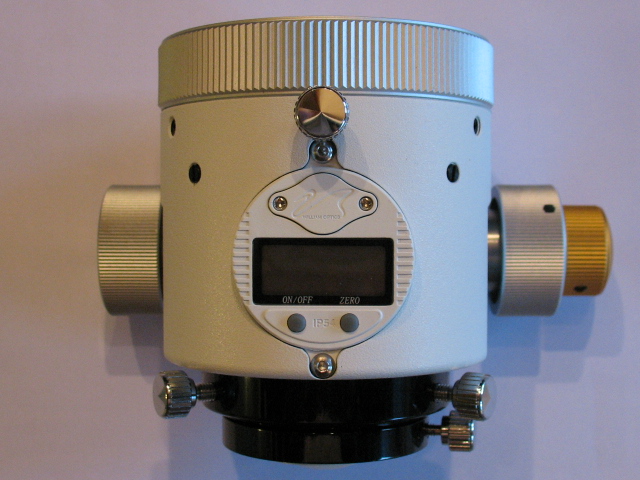

Vue de dessus :

  • L'afficheur digital micrométrique
  • A gauche et à droite en gris alluminium la molette de réglage grande vitesse
  • A droite couleur or la molette de réglage micrométrique pour la précision
  • Au dessus de l'afficheur l'emplacement de la pile bouton
  • En haut la vis de serrage pour le déplacement à 360°
  • Tout en haut la bague de fixation au tube.



img_1416

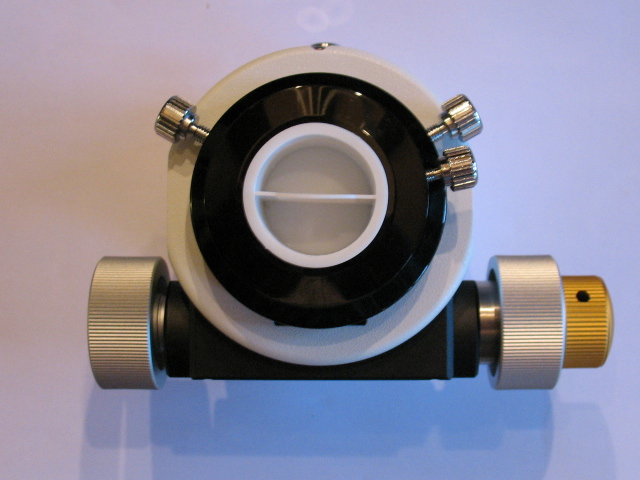

Vue arrière :

  • Bouchon du tube coulant 31,75
  • Vis de fixation du tube coulant 31,75
  • Deux vis de fixation pour le tube coulant 50,80



img_1417

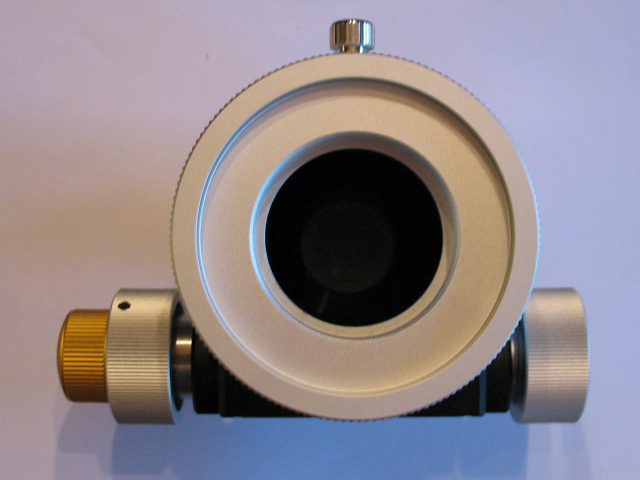

Vue de face :

  • Le pas fileté pour être fixé au téléscope
  • Dessus la vis de fixation afin de bloquer la rotation à 360°

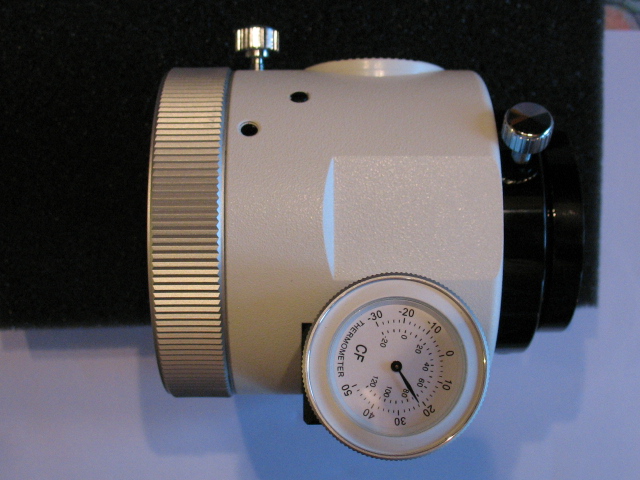

img_1418

Vue de côté :

  • Le thermomètre en ° Celsius et ° Fahrenheit qui est aussi la molette de réglage grande vitesse.



img_1419

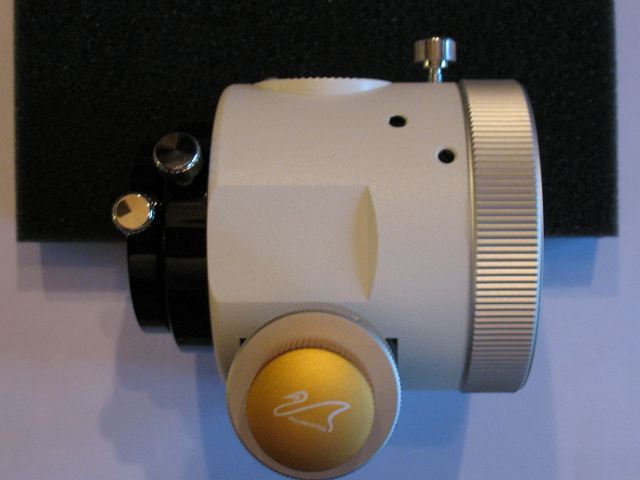

Vue de côté :

  • Molette (couleur or) de réglage de précision micrométrique
  • Molette (couleur aluminium) de réglage grande vitesse



img_1420

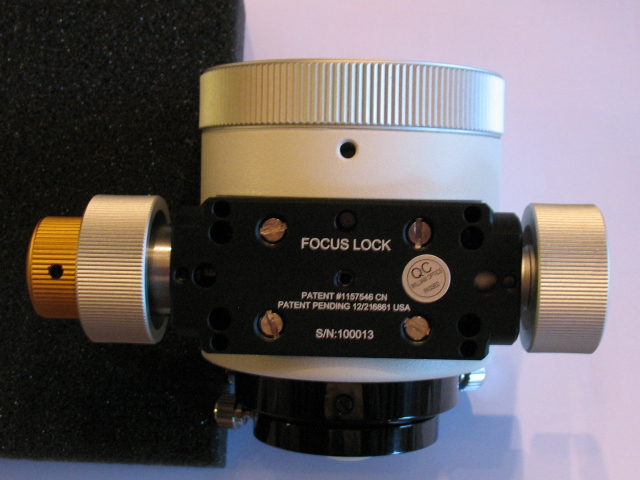

Vue de dessous :

  • Vis de réglage de la



img_1421

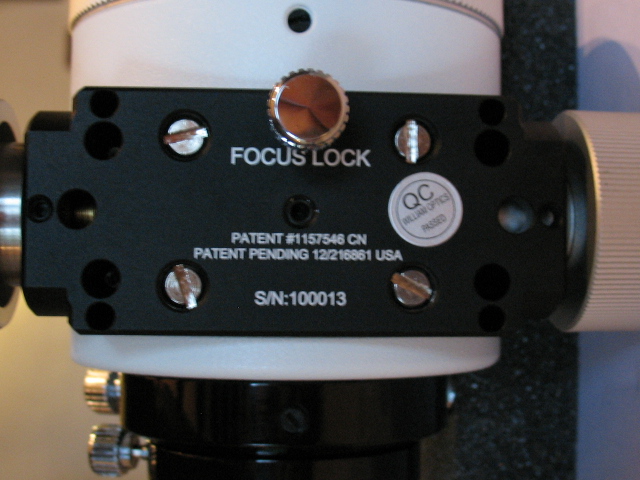

Vue de dessous avec le montage de la vis de blocage (en haut) de la mise au point.

Il suffit de serrer cette vis, bouger le molette de mise au point le système ne bouge plus. Avec cette option fini les erreurs de mise au point.




img_1422

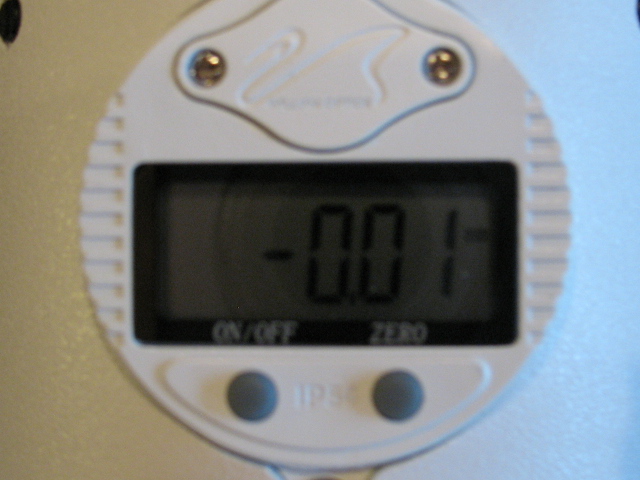

L'afficheur micrométrique :

  • Bouton de gauche : Marche / Arrêt
  • Bouton de droite   : Remise à zéro
En haut, l'emplacement de la pile bouton.



img_1427

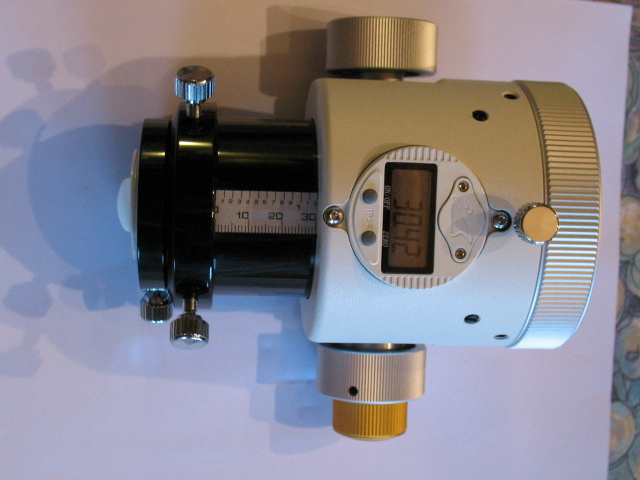

La mise au point à un battement de 30mm.

Je pense que nous ferons un essai :

  • Allumage
  • Battement à zéro
  • Mise à zéro de l'afficheur
  • Avance juste 15mm
  • Mise à zéro à nouveau

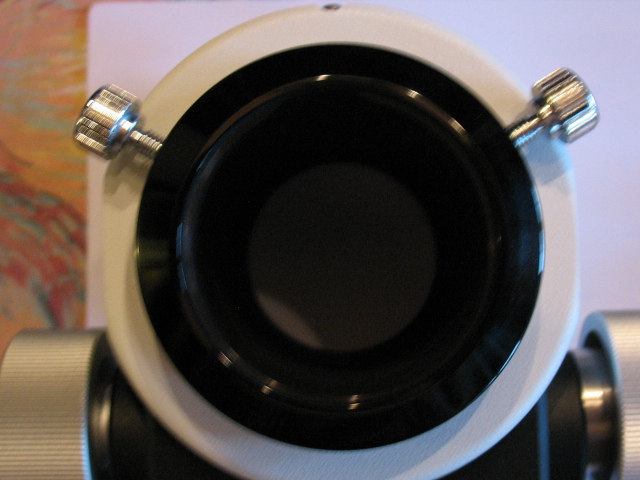

img_1424

 La fixation du coulant de 50,80 avec les deux vis.



img_1423

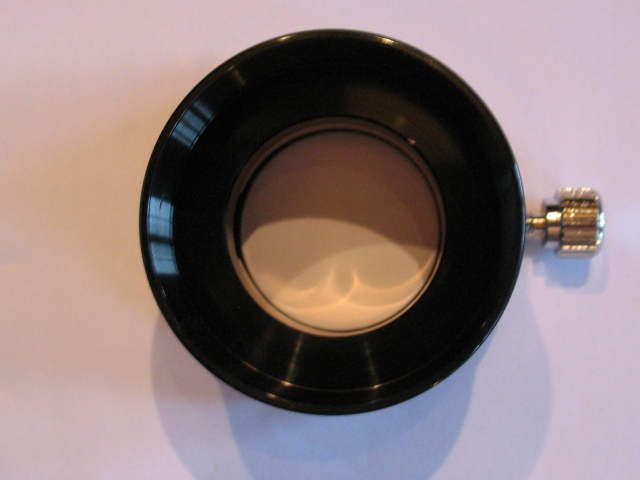

Bague de fixation de 31,75 avec sa vis de blocage d'oculaire, de renvoi coudé, ...

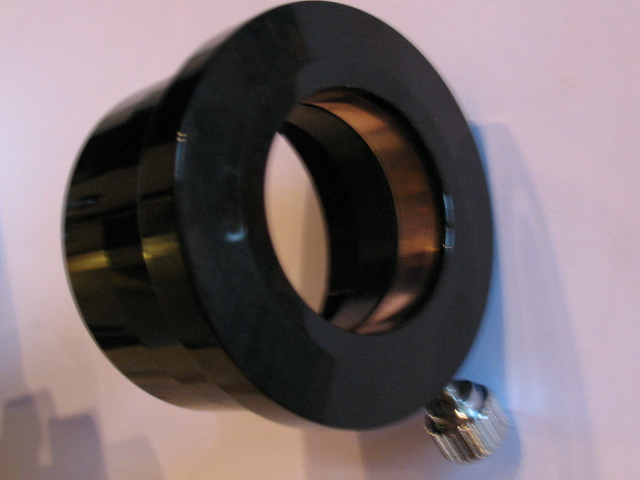

img_1425
A l'intérieur, un anneau en cuivre.de





Maintenant, nous allons procéder au montage sur notre télescope (Celestron C9 1/4 S XLT)

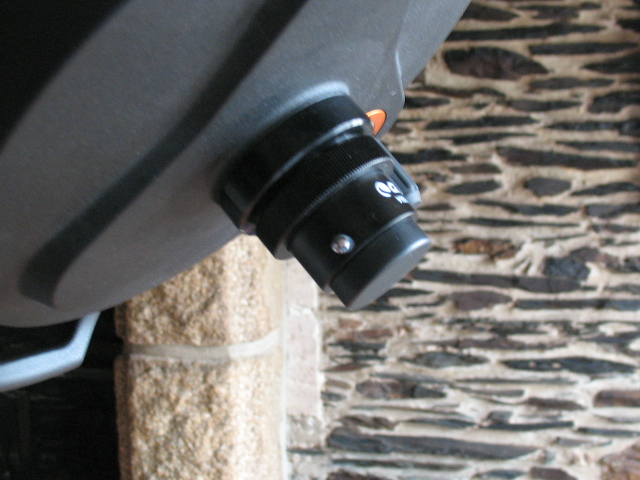

img_1429           Sur notre Celestron, nous devons dévisser le porte oculaire (50,80).

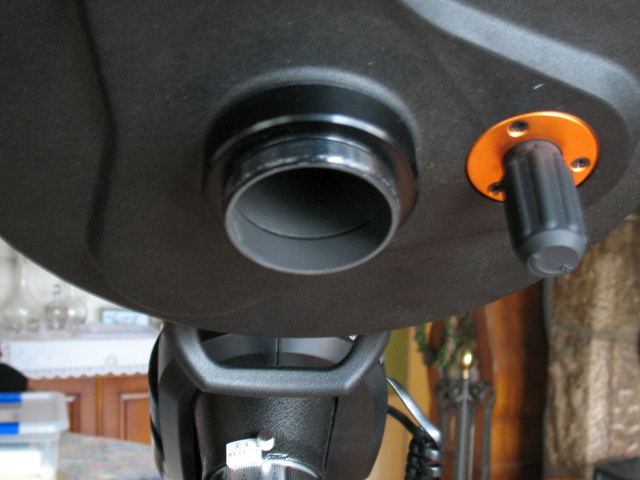

img_1431
Voici le pas fileté ou nous allons mettre le crayford.



img_1432

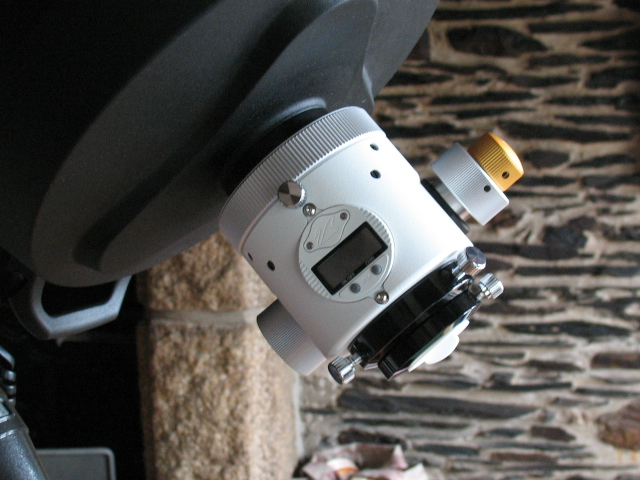

Attention !!

Serrez légèrement la vis au dessus de l'afficheur, cela va solidariser la bague en aluminium au corps du crayford.

Mettre parfaitement le filetage lorsque vous commencez à tourner le crayford.

Ne forcez pas, si vous sentez un résistance, déssérez et recommencez.




img_1431

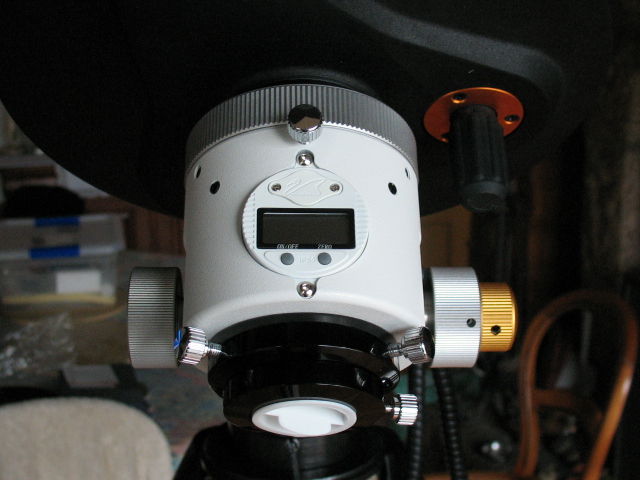

Afin de mettre le crayford droit par rapport à votre vision, déssérez la vis au dessus de l'afficheur et faites votre rotation.

Quand il est parfait pour vous, ressérez la vis.Af

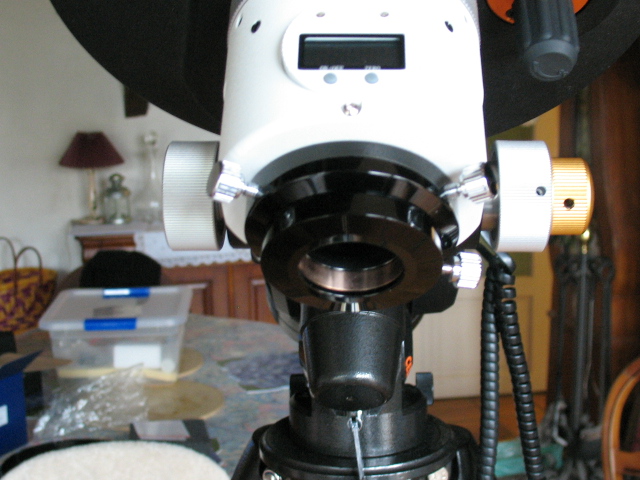

img_1434
On retire le bouchon de protection afin de mettre notre renvoi coudé et notre oculaire.



img_1436

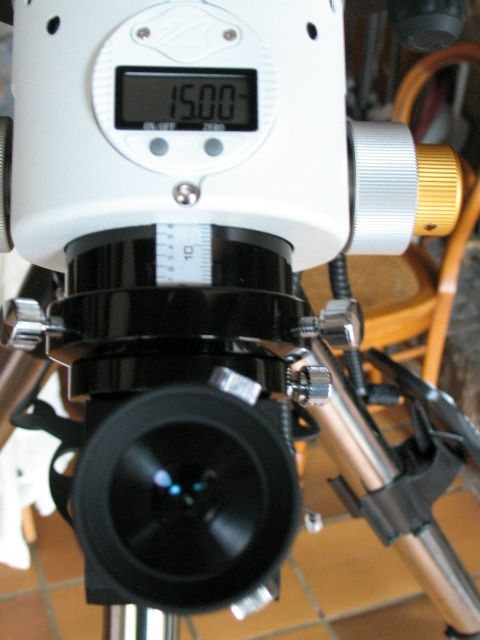

Maintenant, nous allons le régler :

  • Allumage
  • Battement à zéro
  • Mise à zéro de l'afficheur
  • Avance juste 15mm
  • Mise à zéro à nouveau
Avec cette méthode, nous avons un battement de +15mm à -15mm pour la mise au point.



img_1440

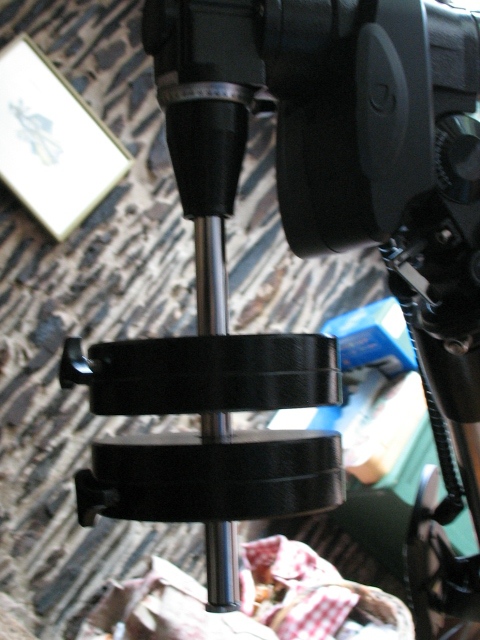

Il est nécessaire maintenant de rééquilibrer le télescope car maintenant nous avons un poids de 1,1 Kg en plus.

Ceci vous permettra de moins forcer sur vos moteurs.

La première chose à faire est de voir si les contre-poids son correctement placés.

Dans notre cas, nous avons reculé le premier poids de 2 centimètres.

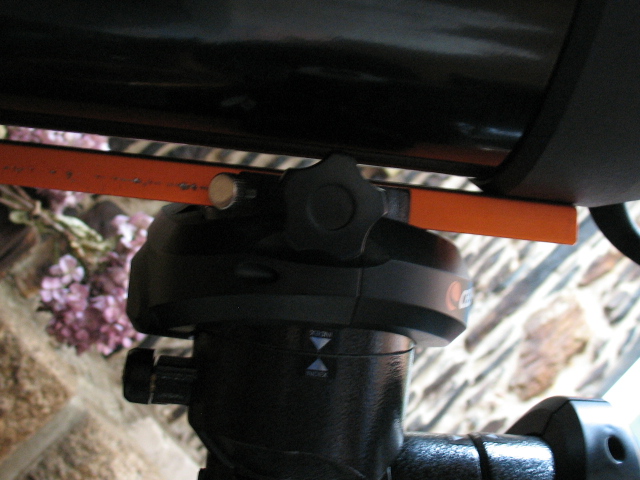

 img_1439

La deuxième chose est  d'équilibrer le tube, dans notre cas, nous devons avancer le tube.




img_1441

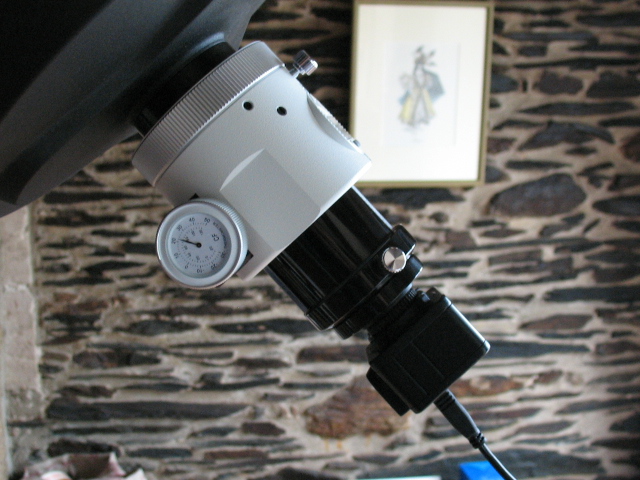

Afin de parfaire l'équilibrage, nous installons notre caméra PLA-C 310 Kp.

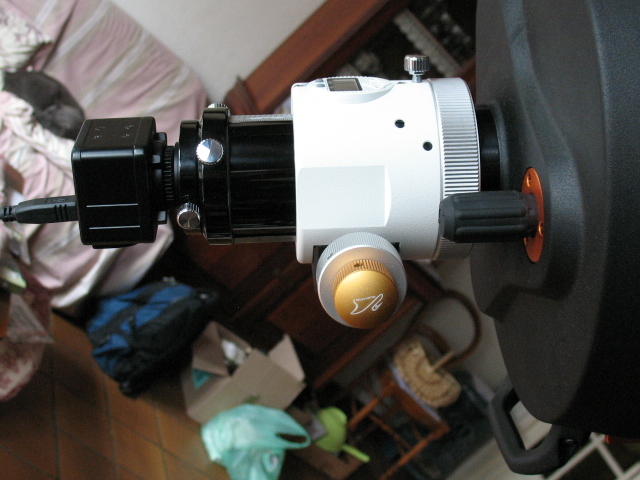

img_1443 Voici une autre photo de notre installation.

Pour le moment, nous pensons que notre achat doit nous comblé afin de voir ce qu'il y a au dessus de notre tête avec une netteté bien meilleur.

Le soucis que nous avons en ce moment est que le temp est vraiment mauvais. En cet mi-novembre le nombre de perturbations est important.

Vivement un temps plus clément afin que l'on puisse vous faire partager nos nouvelles images.
