Installation du viseur polaire
Sky-Watcher
sur une monture CG-5
Bonjour à tous,
C'est avec un peu de retard que j'écris ces quelques lignes concernant l'achat de notre viseur polaire.
Comme d'habitude, nous allons écrire cet article en deux parties, le déballage et l'installation dans notre monture CG-5.
 |
|
Réception de la boîte contenant le viseur polaire. |
|
|
Ouverture de la boîte.
|
|
|
Sans la notice.

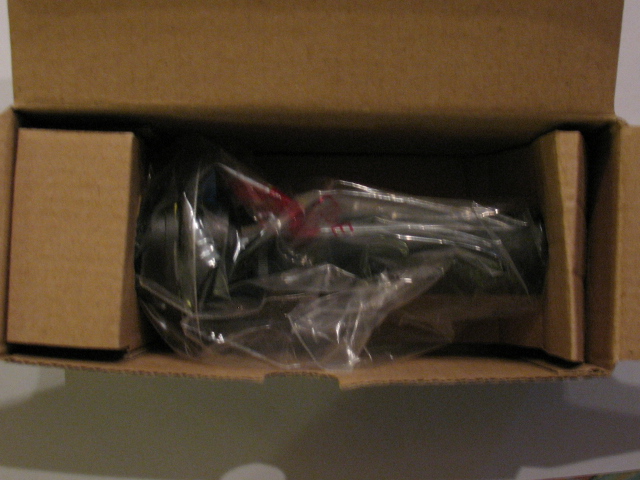

Le viseur est protégé aux extrémités et emballé dans un plastique.
|
|
|

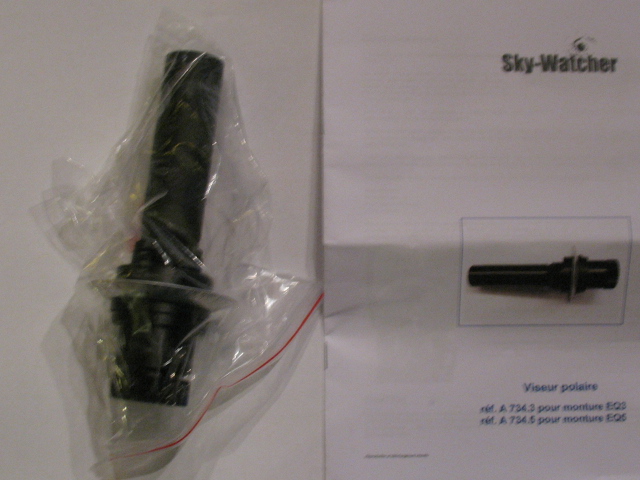

Le contenu sorti de la boîte :
Le viseur (à droite)
La notice (8 pages, dont 4 à lire)
|
|
|

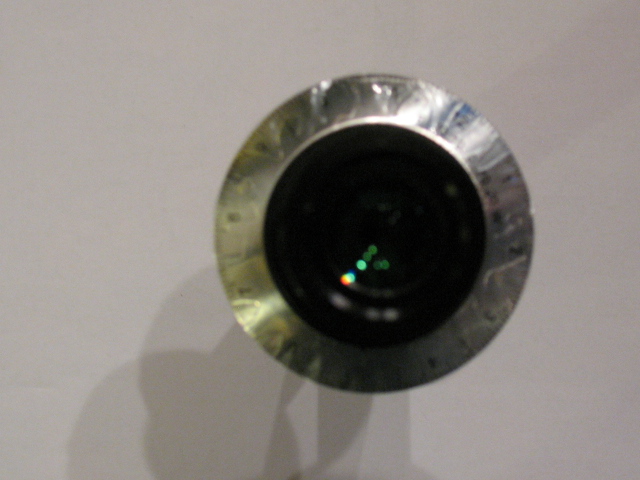

Viseur polaire vu de dessus.
|
|
|

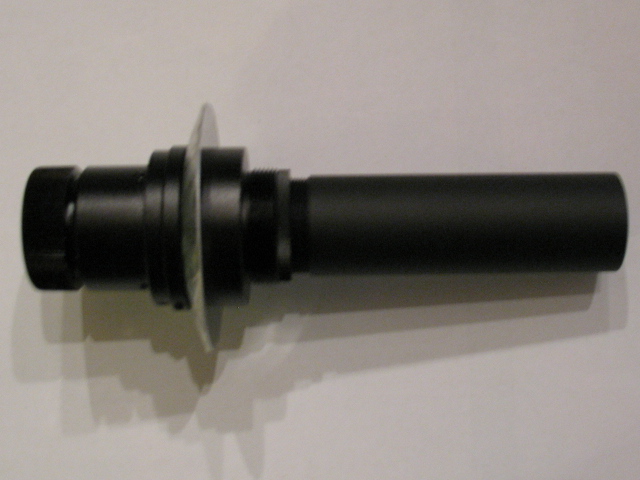

Viseur polaire vue de coté.
|
|
|

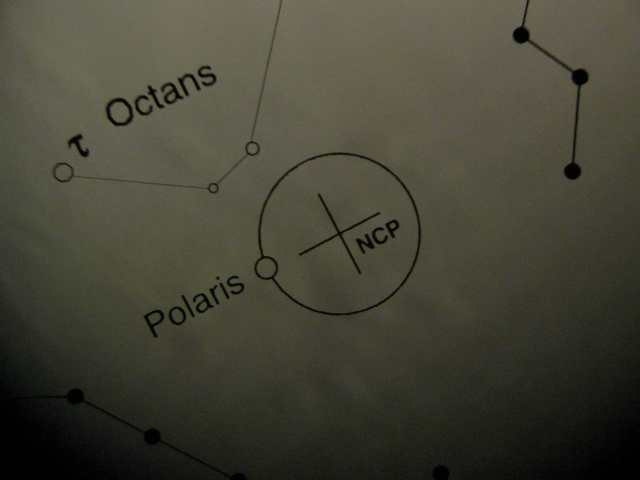

Voici ce que vous verrez dans le viseur polaire :
NCP
Polaris : Etoile Polaire (elle n'est pas au centre)
Grande Ours
Cassiopée
Octans
|
Nous allons maintenant effectuer la mise en place sur notre monture.
 |
|

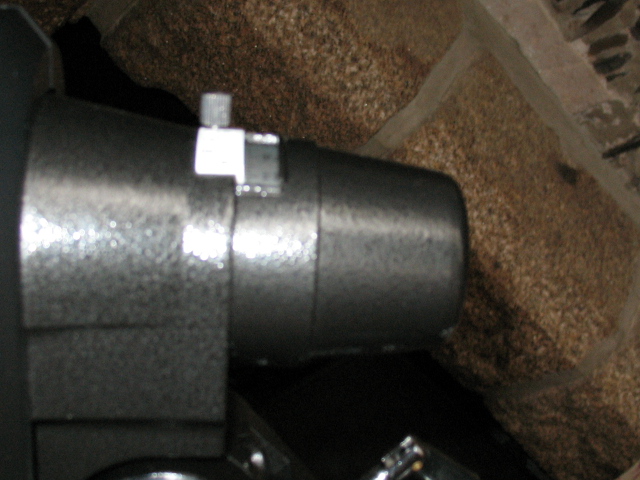

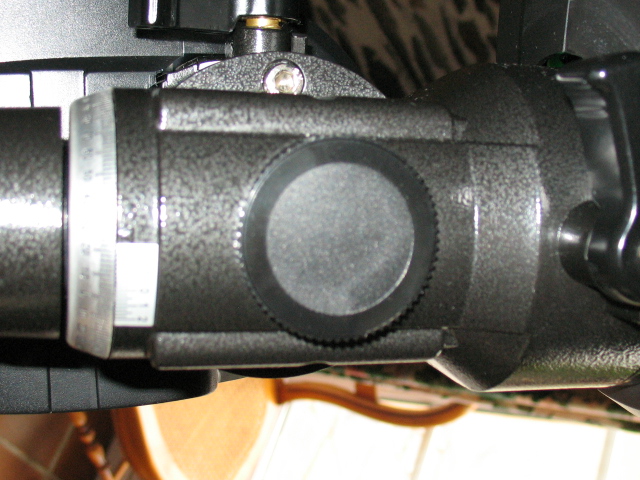

Sur notre monture, un capuchon en plastique masque l'emplacement du réceptable du viseur polaire.
Enveler le capuchon.
|
 |
|

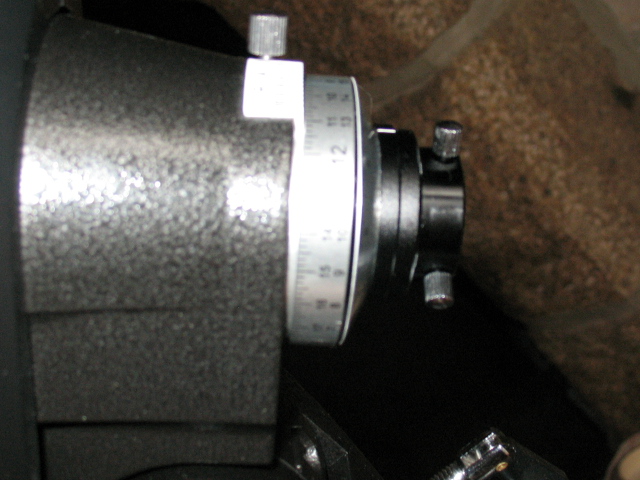

Après le retrait de cette pièce, nous avons une bague de fixation.
|
|
|
La graduation supérieure est solidaire de notre monture nous ne pouvons pas la supprimer.
Dans notre cas, nous n'en avons pas l'utilité de la partie inférieure, donc nous allons la dévisser.
|
|
|
Il faut forcer un peu afin de la dévisser.
N'ayez pas peur de sortir vos muscles pour effectuer cette opération !
|
|
|

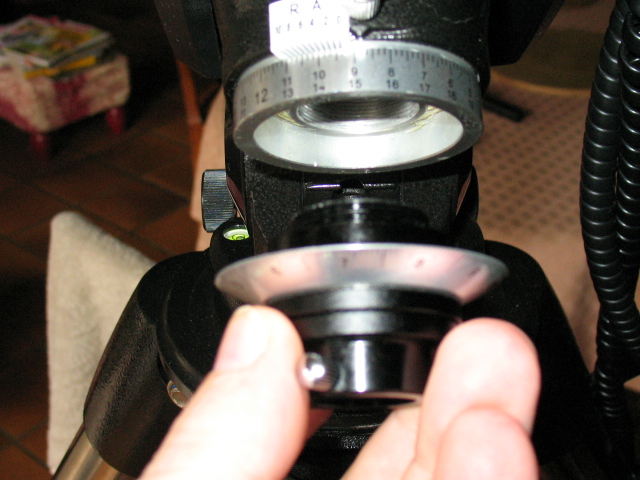

Voila maintenant la bague complètement dévissée.
Il faut la concerver, on ne sait jamais.
|
|
|

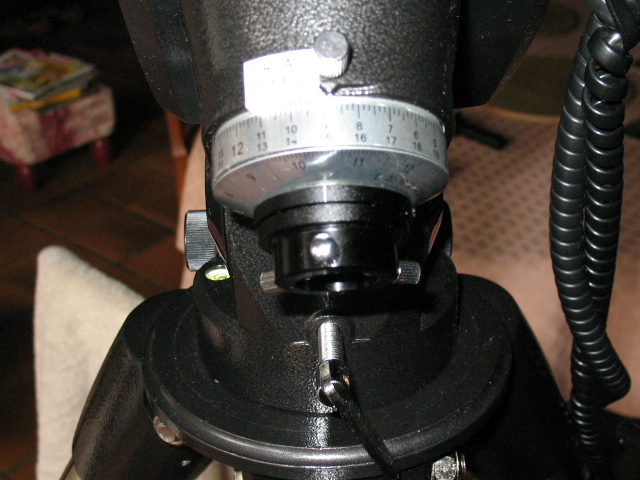

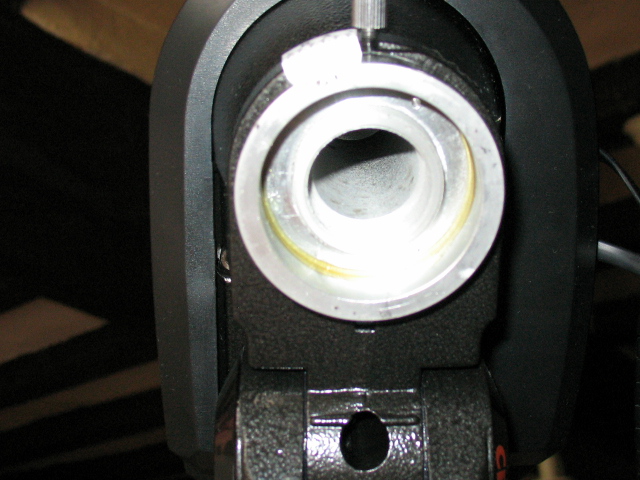

Nous voyons maintenant la partie en aluminium qui va recevoir le viseur polaire.
|
|
|

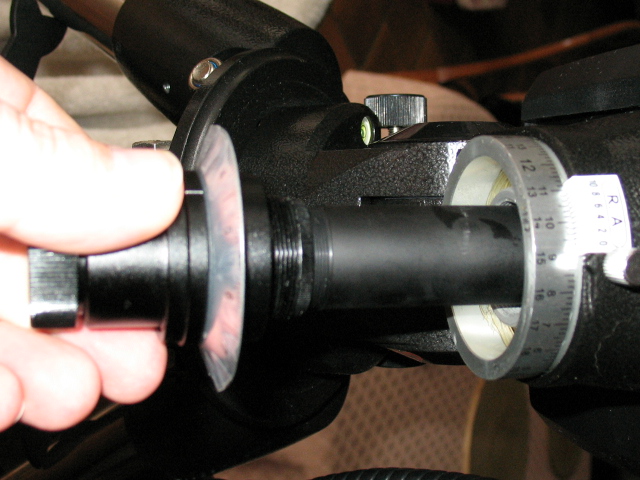

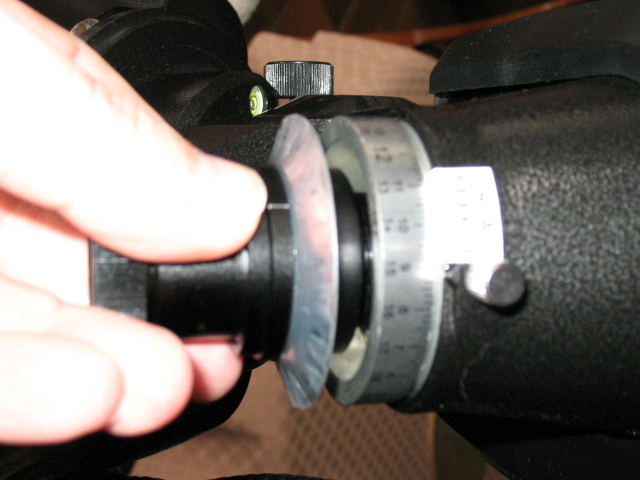

Faire entrer le viseur dans le cercle en aluminium.
|
|
|
Vous devez ressentir une résistance, vous ètes à l'emplacement du filetage, présentez le viseur droit et commencez à visser.
Attention :
Il faudra faire attention lorsque vous présenterez le viseur, le filetage en aluminium est fragile (Métal maléable).
|
 |
|

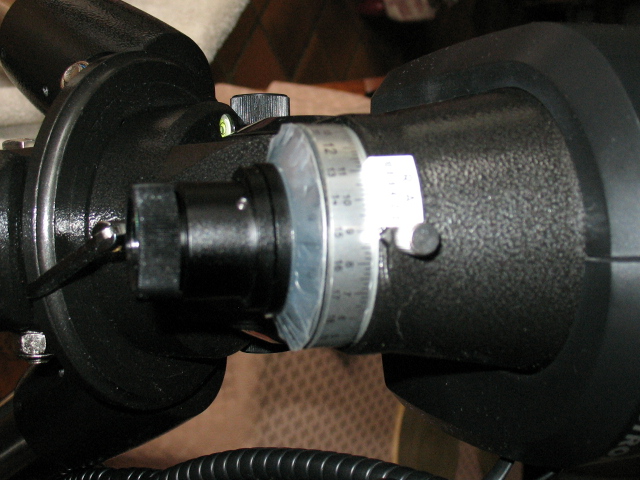

Le viseur est maintenant fixé à votre monture. |
 |
|

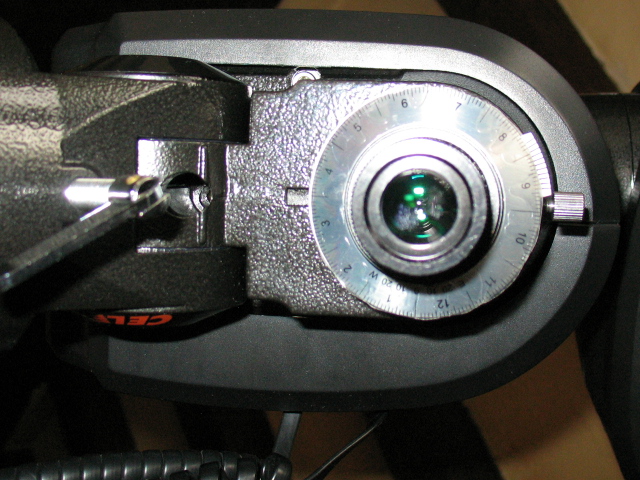

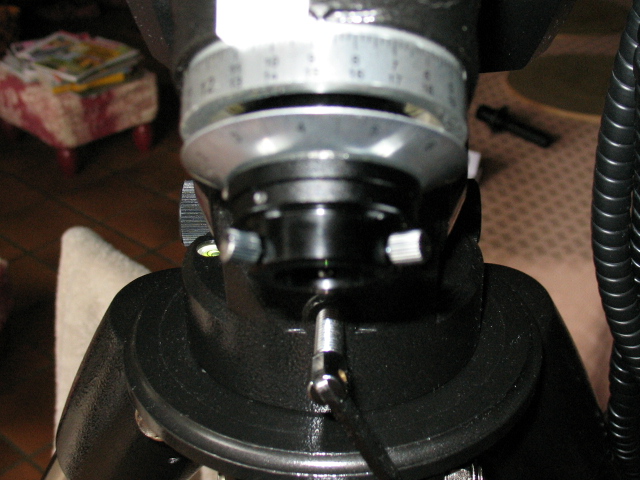

Une vue de dessous, nous voyons l'oculaire du viseur. |
 |
|
Sur l'avant de notre monture, nous avons un cache en platisque qui masque la sortie de vision du viseur polaire. |
 |
|

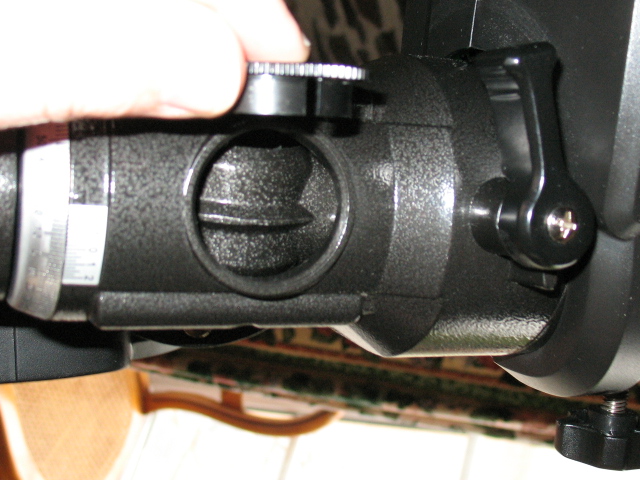

Nous l'enlevons, et nous avons maintenant un pièce métalique qui cache la sortie. |
 |
|

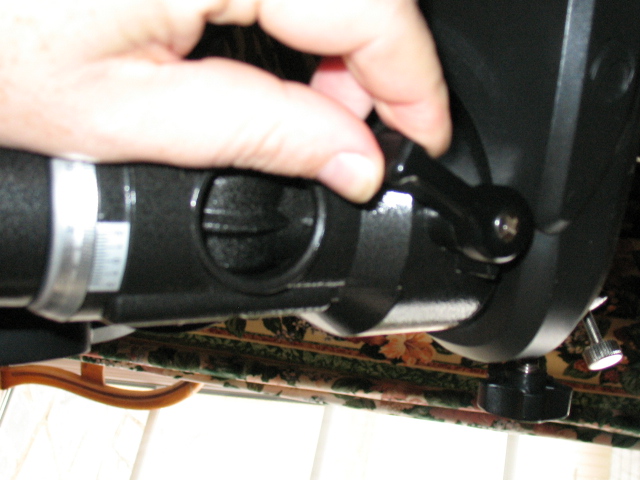

Nous débloquons maintenant le frein DEC et nous faisons pivoter l'axe.
|
 |
|

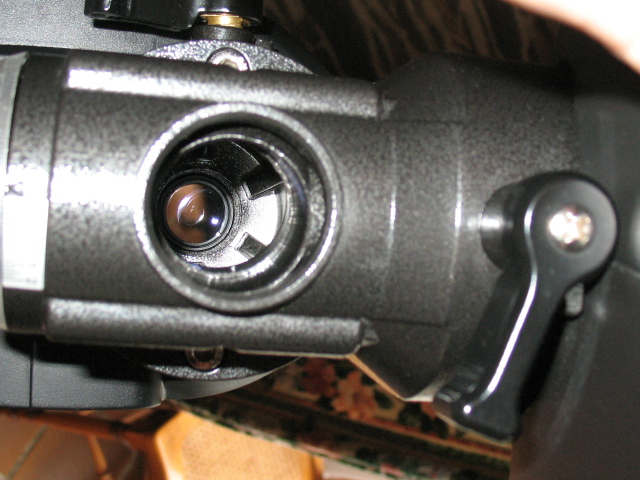

Nous voyons apparaître l'extrémité de notre viseur. |
Voila comment nous avons installer notre viseur polaire.
Dans les prochain jours, nous ferons un article sur l'utilisation du viseur.
|
|
|
